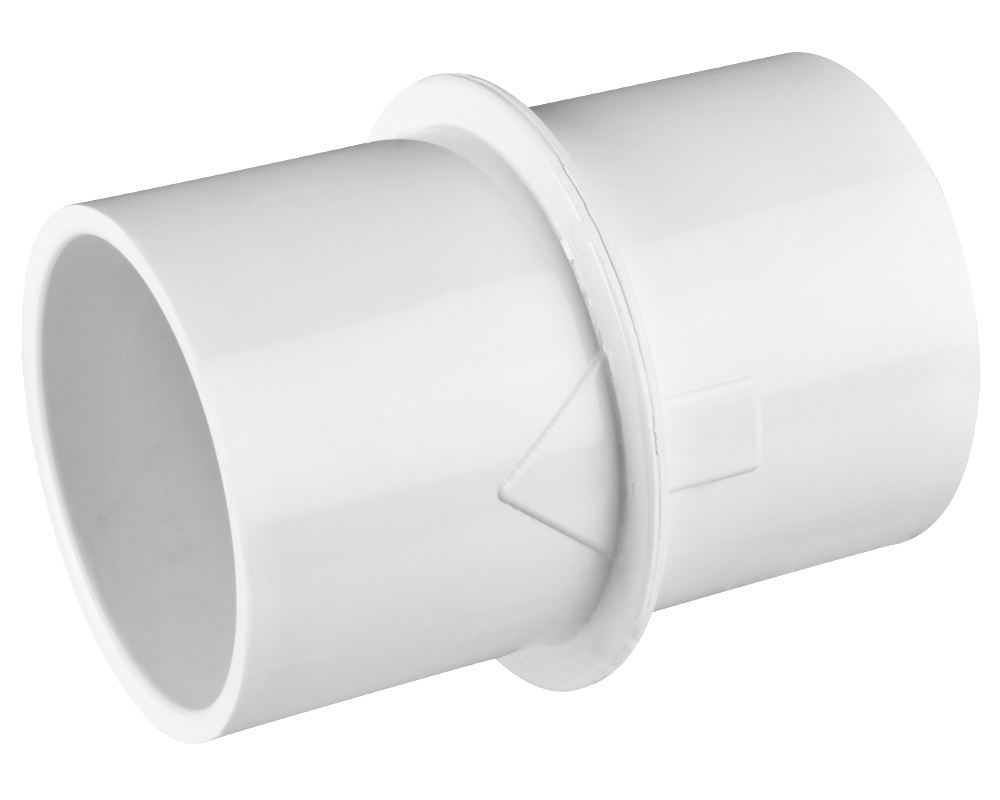

Soupape de dérivation Waterway 2"

Cette soupape est souvent utilisée dans des circuits disposant d'une pompe à bi-vitesse. Lorsque la haute vitesse de la pompe est activée, le clapet ouvre afin de laisser passer l'eau dans un tuyau de dérivation, et ainsi de diminuer la pression dans le circuit d'eau. Ce type de soupape est intégré dans certains modèles de filtre à cartouche, par exemple, pour éviter que la cartouche filtrante soit endommagé par la pression générée par la haute vitesse de la pompe.

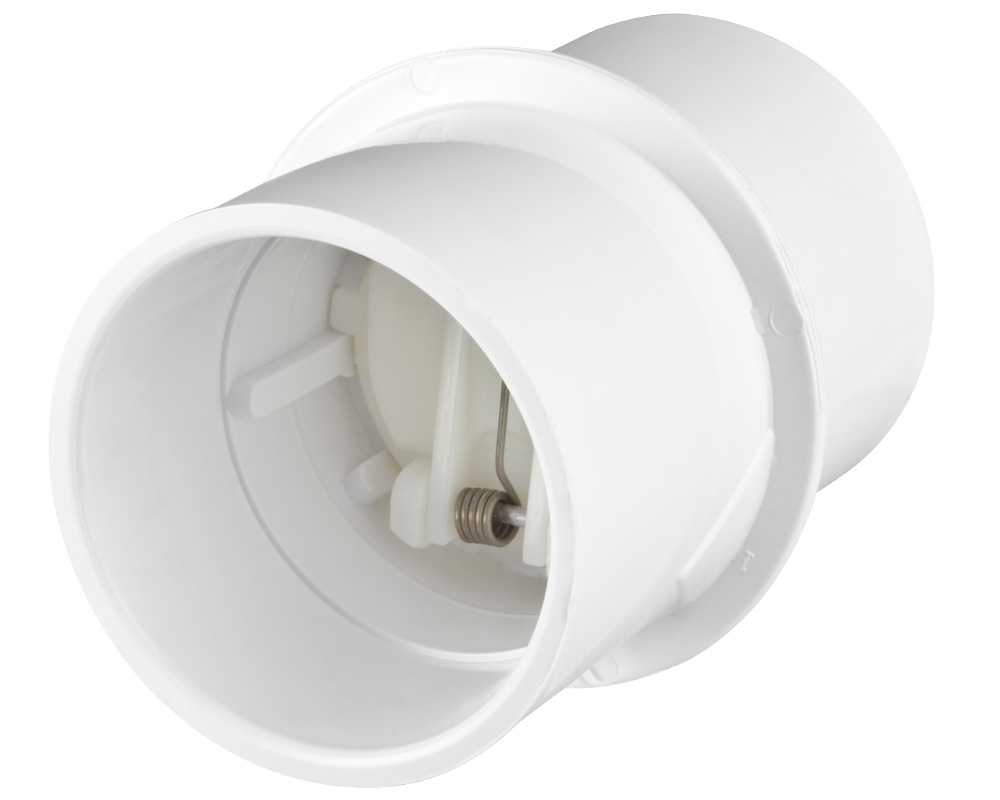

La soupape ressemble à un clapet anti-retour, en forme et en fonction, mais elle n'est pas équipé d'un joint, et n'est donc pas spécialement étanche.

Ses deux embouts ont un diamètre intérieur de 60 mm, pour des tuyaux de 2 pouces.

Dimensions
Diamètre intérieur des raccords : 60 mm
Longueur : 105 mm
Diamètre extérieur : 69 mm

Caractéristiques techniques
Tension du ressort : 1,25 - 2 lbs

Pièces détachées
Vous pouvez en principe remplacer la soupape au milieu de ce clapet anti-retour en cas de besoin, à condition d'y en avoir accès (difficile, si cette pièce est collée aux tuyaux de chaque coté).

Références
Waterway : 550-6810
