Faisceau Aquatic AV

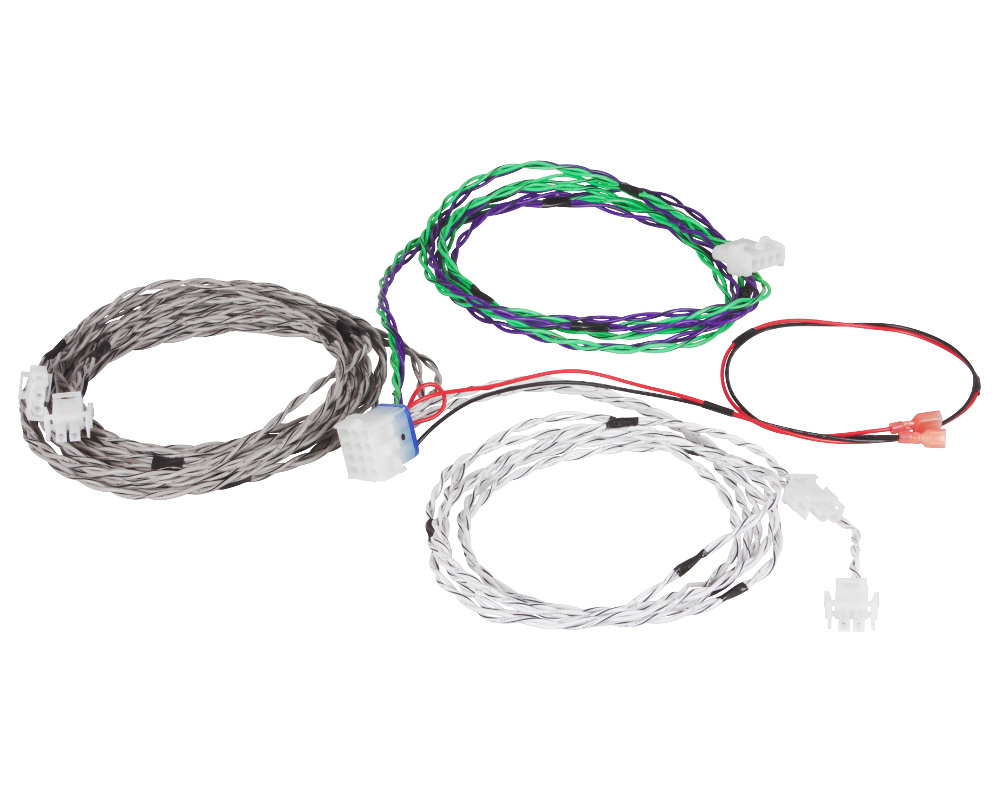

Ce faisceau fait partie du kit audio pour spa d'Aquatic AV. Il permet de relier entre eux le transformateur et l'amplificateur, puis de distribuer le son provenant de l'amplificateur vers le caissson de basse et les haut-parleurs.

Sa prise AMP 12-pin se connecte à l'amplificateur. Son câble d'alimentation rouge et noir se branche au transformateur, et 5 paires de câbles relient les enceintes installées autour du spa : 4 câbles sont dédiés aux haut-parleurs et 1 câble alimente un caisson de basse.

On le retrouve notamment dans l'installation audio de spas Wellis, Aquavia et Clearwater, entre autres.

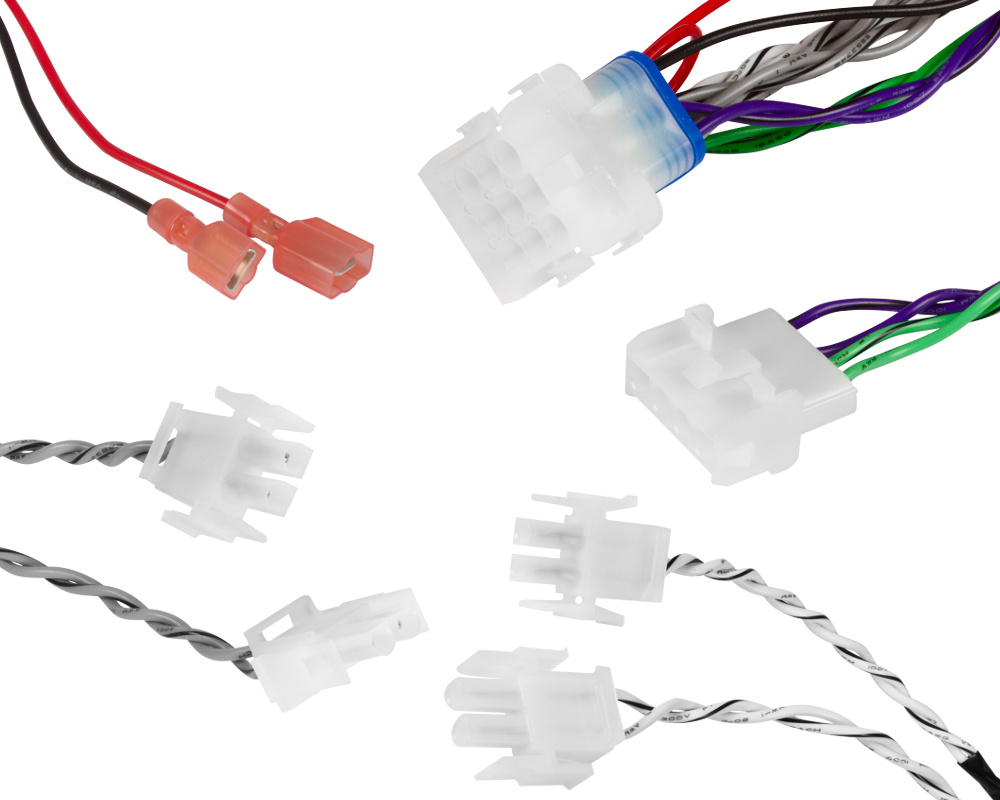

Connecteurs
Amplificateur : AMP 12 broches
Transformateur : 2 cosses plâtes
Haut-parleurs : 4 x AMP 2 broches
Caisson de basse : AMP 4 broches

Longueurs des câbles
Alimentation : 60 cm|
Haut-parleur 1 : 75 cm
Haut-parleur 2 : 260 cm
Haut-parleur 3 : 320 cm
Haut-parleur 4 : 450 cm
Caisson de basse : 190 cm

Références
Aquatic AV : AQ-UNH-2
Wellis : ACM0894
