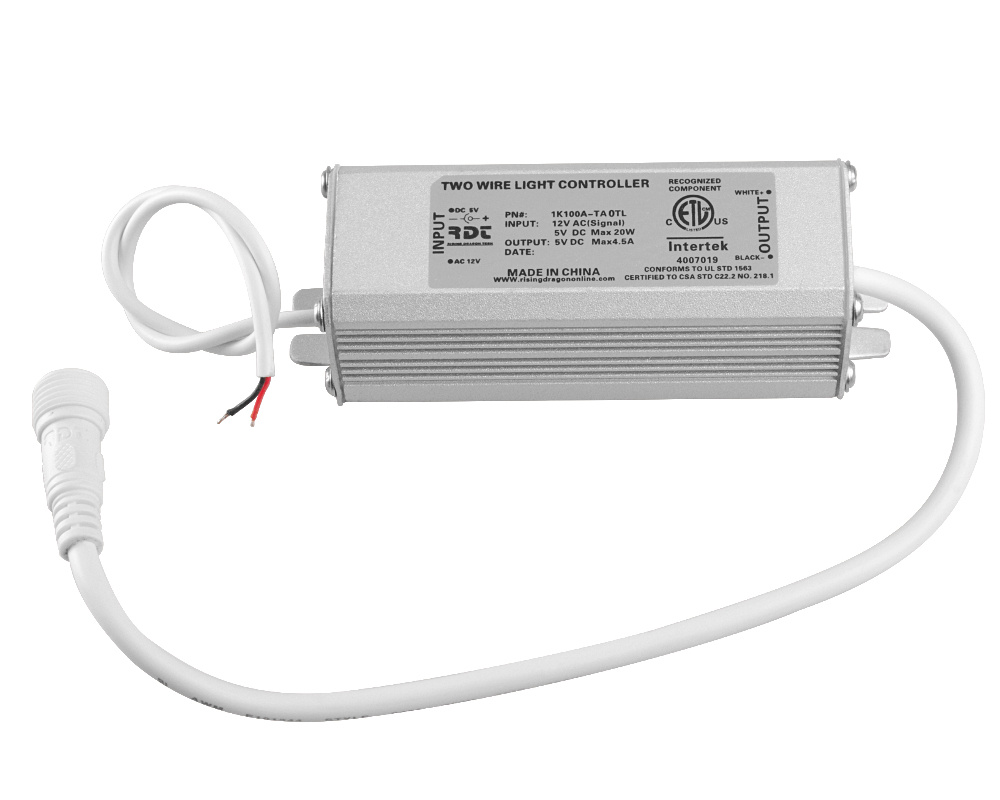

Controlador de iluminación Rising Dragon Pinnacle Two Wire

Esta caja de control de iluminación multicolor, de la marca Rising Dragon, está instalada en varias marcas de spas.

Forma parte del sistema de iluminación Pinnacle. Se conecta a la salida de la luz del sistema de control de 12 V AC, y también a un transformador Transformador Rising Dragon de 5 V DC (corriente continua). Los ledes conectados a este controlador se alimentarán con 5 V DC, mientras que la fuente de alimentación de 12 V AC solo se utiliza para dar la señal al controlador para cambiar el color de la iluminación.

Una conexión con un cable de iluminación permite conectar la iluminación deseada, como una bombilla multicolor de 15 ledes o un distribuidor de 6 ledes.

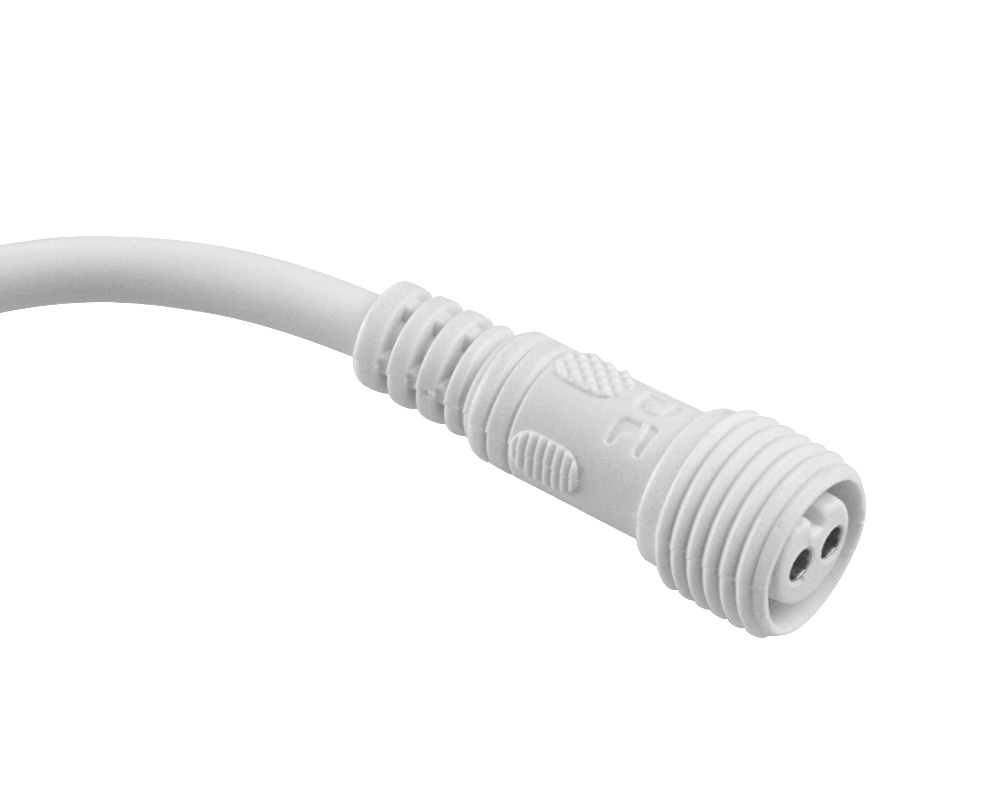

Este controlador no debe confundirse con el modelo de cuatro cables de la marca. Ambas versiones no son intercambiables. Compruebe bien el enchufe de salida del conector, de dos o cuatro conductores (véase la foto 2).

Características técnicas
Tensión de alimentación de entrada: 5 V DC
Tensión de control: 12 V AC
Tensión de alimentación de salida: 5 V DC
Potencia máx.: 20 W

Referencias
Rising Dragon: 1K100A-TA0TL y K100ATA
